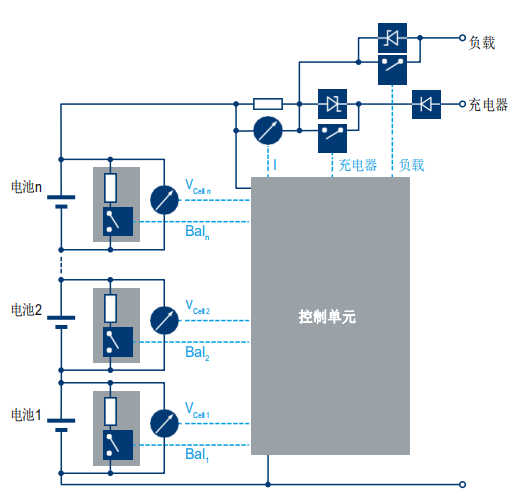

具有電池管理系統(BMS)的電池組示意圖

         模擬，測試與測量電池供電設備和車輛中使用的可充電電池 至關重要。過度充電和深度放電會縮短充電電池的使用壽命.  設計缺陷可能導致電池過熱，甚至引起起火。<br>更大的電池容量通常通過串聯和并聯連接來構建。由于所有 電池承受相同的充電和放電電流，因此電池容量，自放電等 方面的個體差異會導致充電狀態（soc）隨時間而變化，從 而限制了電池的容量和壽命。<br>電池管理系統（bms）<br>主動監視、控制和管理各種電池參數：<br>確定每個單元的充電狀態（soc）<br>監視每個單元的完整性和衰減（健康狀態，soh）<br>檢測故障和異常情況并防止過熱和火災等危險<br>在電池單元之間平衡充電狀態（soc）<br>熱能管理<br>可以通過在充電過程中選擇性地加載具有電荷的電 池或通過使用開關模式調節器將能量從具有電荷狀 態的電池主動轉移到具有電荷狀態的電池來以被動 方式實現平衡。<br>由于bms在電池壽命和故障安全性中起著至關重要的作用，因 此對其進行徹底的測試。測試模擬運行中可能發生 的所有情況<br>羅德與施瓦茨解決方案<br>羅德與施瓦茨公司的r&amp;s®ngl200和r&amp;s®ngm200直流電源 是通用設備，具有測試和驗證電池管理系統所需的所有功能。<br>r&amp;s®ngl200和r&amp;s®ngm200支持作為電源和負載的兩 象限操作。可以提供高達6 a的輸出電流和高達3 a的輸入 電流。所有輸出均完全隔離。<br>它們可以串聯連接，以模擬單節電池組，最大對地電壓為 250 v。可調輸出阻抗可在–50mΩ至100Ω之間設置。電源 以高分辨率測量顯示輸出端的電流和電壓值。<br>所有功能均可通過遠程控制實現，命令處理時間&lt; 6 ms。此外，r&amp;s®ngm200電源系列還具有可選的電池仿真功 能，可以仿真不同預定義或用戶自定義的電池類型。在 ascii文件中，用戶可以為每種電池類型定義開路電壓和內 阻這些影響充電狀態的參數。<br>這些功能允許以高精度和高時間分辨率模擬電池隨時間變 化的特性。對于中小型電池，可以用電源直接輸出電池電 流。對于較大的電池（如汽車應用中使用的電池），在 bms測試中，無需實際的進行充放電。測量結果包括仿真 到bms的并聯電阻兩端的電壓值，且電源提供電池電壓與 平衡電流。

帶有8臺R&S®NGM202兩通道電源的測試系統，用于模擬48 V電池管理系統中所需要使用的16個電池單元。

R&S®NGL202和R&S®NGM202分別具有雙通道和緊湊的外 形設計，可靈活配置，節省空間，非常適用于測試電池管理 系統（BMS）。19英寸機架安裝套件和背板連接可輕松，牢 固地將電源集成到機架中。

除了R&S®NGM-K106電池模擬選件外R&S®NGM200 電源系列還提供更高的測量精度以及更快速的電流和電 壓記錄功能，采樣率高達500 000/秒。電池模擬選項可 以運行存儲在ASCII文件中的配置文件，這些文件描述了 開路電壓和電池內阻與充電狀態的關系。

R&S®NGM200電源提供了常用電池類型的配置文件。快 速記錄功能可以捕獲電流和電壓中的窄尖峰和毛刺，以進 行故障排除。
