目前市場對替代能源的需求正在穩定增長中，因此對于并網型分散式電源的配置、例如太陽能發電和風力發電設備已訂出特定規范和測試標準(例如:IEEE 1547 / IEC 61000-3-15 / IEC 62116)。對此個設備製造商必須依照規范來進行測試以證明設備符合標準。

主要功能及應用

61800系列回收式電網模擬電源為定電壓輸出，可應用于一般用電產品(例如: 家電產品，開關式電源)的測試，61800系列會對負載輸出功率，同時以拉載過電流設定(OCP)來保護61800。當待測物為會將能量回饋到電網的產品(例如:太陽能逆變器，雙向充放電機)等分散式發電設備，在輸出電壓的同時，若偵測到輸出得功率為”負(-)”功率時，61800就會啟動能源回收機制，將逆變器所產生的逆灌電流/負功率能量轉換到交流電網。不像一般交流電源無法承受待測物回灌能量，61800系列可應用到正負電壓/電流正反方向的全四象限，且具備能源回收功能，正足以成為電網模擬電源。

功率規格

61830：30kVA；61845：45kVA

61860：60kVA；61800-100：105kVA

電壓規格 : 0~300V,

400V (選配*1), 500V (選配*2)

頻率 : DC, 30Hz~100Hz

可選擇單相或三相交流輸出

能源回收功能，可提供100%額定電流回收能力

符合PV inverter、Smart Grid及EV相關產品測試應用

可控制電壓及頻率的變動速率

可設定電壓和電流的輸出限制

可設定電壓波形0~360度開關機角度

輸出電壓變化的同步TTL信號

LIST、STEP、PULSE模式做測試電源擾動(PLD)模擬

電壓瞬斷瞬變模擬(符合LVRT低電壓穿越測試)

諧波和間諧波的失真波形合成

參數量測功能包括個階電流諧波成份

可程式化類比介面

數位介面 : GPIB、RS-232、USB、乙太網路

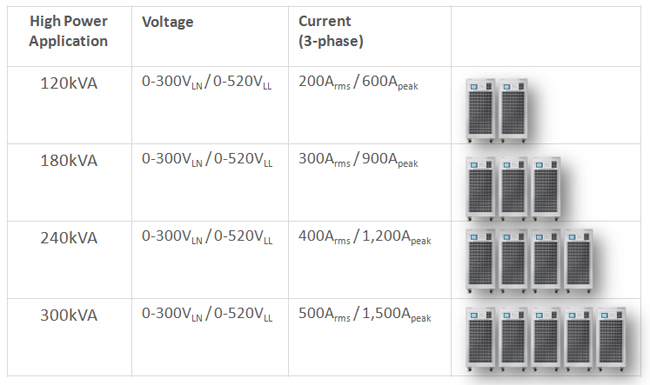

并聯模式只支援三相輸出

能源回收式交流負載功能 (選配*1)

120kVA 800VLN 串聯高壓功能 (選配*1)
